Zestaw startowy EvB 5.1 M32 DELUX

Wyposażenie zestawu w liczne elementy peryferyjne z wyprowadzonymi końcówkami sterującymi na listwy kołkowe, umożliwia bardzo szybkie tworzenie każdego projektu bez potrzeby korzystania z dodatkowej specjalnie dedykowanej płytki. Dokładny opis oraz umiejscowienie listew w pobliżu peryferiów, do których są podłączone pozwala na intuicyjne łączenie elementów bez konieczności czytania dokumentacji.

Dzięki zawartemu programatorowi ISP możliwe jest zaprogramowanie dowolnego procesora AVR za pośrednictwem portu USB.

Zestaw EvB 5.1 to:

• wbudowany   programator (bez potrzeby dodatkowych urządzeń, programowanie poprzez złącze USB, bez blokowania procesora).

• Jest dostosowana  do potrzeb początkującego oraz zaawansowanego  użytkownika.  Posiada niezbędne elementy.

• 100%  kompatybilna ze środowiskiem programowania BASCOM oraz  C.

• Działa  pod Windows XP, Vista  oraz Windows 7.

• Można  wykonywać ćwiczenia  z  kursu „Ośla Łączka”.

• Eliminuje  ograniczenia braku  portu LPT do programatora lub COM do wymiany  danych

• Programowanie  poprzez złącze USB. Układ FT232 umożliwia  widzenie płytki jako  port COM. Nawet pod Windows Vista lub  Linux’em

• Prosty  dostęp do świata  mikrokomputerów. Nie wymaga zasilacza

• Małym   kosztem umożliwia  stworzenie  sterownika lub  urządzenia   wykonawczego dostosowanego do indywidualnych potrzeb.  Wystarczy przy   pomocy magistrali RS485 połączyć z dowolnym sterownikiem  PLC bądź   falownikiem

Z ZESTAWEM EvB 5.1 ZBUDUJESZ  :

• cyfrowy 8 kanałowy woltomierz
• cyfrowy  8 kanałowy  amperomierz
• rejestrator  temperatury z kartą SD
• inteligentny  wielokanałowy regulator  temperatury
• regulator  oświetlenia
• inteligentną  instalację  domową
• komputer  samochodowy
• sterownik  pieca  CO
• sterownik  kolektora słonecznego
• alarm  z powiadamianiem  SMS

WYPOSAŻENIE CZERWONEJ  PŁYTKI:

• Procesor  AVR ATMega32w obudowie  DIP40
• Złącze USB  zbezpiecznikiem (zasilanie i   programowanie płytki z komputera)
• Wyświetlacz LCD 2x16  ZIELONY
• Wyświetlacz 4x7 segmentowy
• Czujnik  temperatury DS18B20
• Konwerter RS485
• Gniazdo  kart  micro SD
• Wyprowadzenia wszystkich pinów  procesora
• Zegar  czasu rzeczywistego PCF8583 z koszykiem na  baterię CR1610/CR1620
• Pamięć  EEPROM AT24C02
• Odbiornik   podczerwienie TSOP4836
• Kwarc  16MHz
• 5  przycisków
• 8  diód LED
• 3 wyjścia tranzystorowe o mocy 500mA  każde
• 2  wyjścia tranzystorowe o mocy 1A każde
• buzzer
• 2   potencjometry   analogowe
• Złącze  programatora
• 5  pinów napięcia  +5V
• 5   pinów masy
• Stabilizator  napięcia z układem zabezpieczającym przed  odwrotną polaryzacją
• Diodę  informującą o podłączeniu  zasilania

 Nowa wersja DELUX zestawu EvB 5.1 z procesorem ATMega32 w skład której wchodzi:

• Najnowsza platforma EvB 5.1 v5, wyposażona we wszystkie niezbędne urządzenia,

• Mnóstwo przykładów w BASCOMie i języku C  dedykowanych do zestawu EvB 5.1
• Dostęp do zamkniętej platformy www.support.and-tech.eu

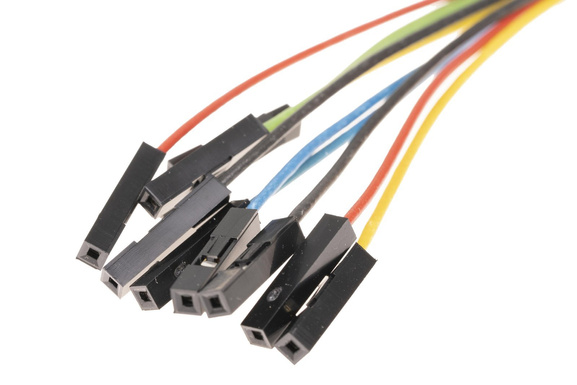

• Zestaw przewodów 10x1 pin
• 14 częściowy kurs BASCOM na platformie e-lerningowej (Kurs dla osób, które nie miały styczności z mikroprocesorami oraz dla użytkowników, którzy nauczą się obsługi Ethernetu oraz kolorowych wyświetlaczy LCD)

Środowiska programowania EvB 5.1:

• Codevision
• BASCOM
• WinAVR
• AVR Studio
• Eclipse
• ImageCraft

Pozostałe możliwe kursy realizowane na zestawie EvB 5.1:

• Z podstaw elektroniki „Ośla Łączka”
• „BASCOM AVR w przykładach”
• Mikrokontrolery AVR Atmega w praktyce”
• Mikrokontrolery AVR w praktyce

Zastosowany w Zestawie EvB 5.1 procesor ATMega32 jest w 100% kompatybilny z ATMega8 jedyna różnica jest ilość wejść/wyjść (ATMega32 ma ich znacznie więcej) więc wszystkie przykłady napisane na ATMega8 będą działały na zestawie EvB 5.1
